換熱站遠程監控系統
一、系統簡介
換熱站自動化控制系統可為油田、化工、電力、冶金、水處理、市政供熱等行業實現生產過程的自動化控制和實時監控管理的功能。提高了工作做效率，有效保證了換熱站正常穩定的運行。
換熱站監控系統可對熱網的溫度、壓力、流量、開關量等進行信號采集測量、控制、遠傳，實時監控一次網、二次網溫度、壓力、流量，循環泵、補水泵運行狀態，及水箱液位等各個參數信息，進而對供熱過程進行有效的監測和控制。在供熱期間可按室外溫度調節二次網供回水溫度（可手動、自動切換），達到按需供熱，實現氣候補償節能控制；也可以進行分時分區節能控制，實現供熱全網熱量平衡及節約能源。
二、系統組成

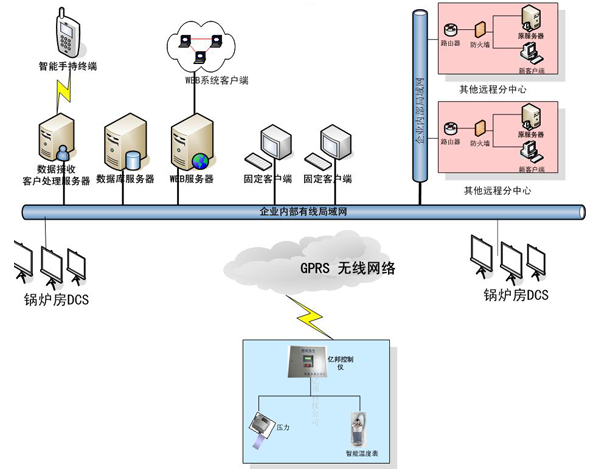

換熱站遠程監控系統由上位機（監控中心）、下位機（現場控制層）、通訊網絡等組成。系統圖如下所示：
三、系統功能特點
◆ 設置自動/手動操作功能，實現手動/自動操作互為備用，自由切換；
◆ 對負荷傳感器實行短路、斷路及超量程保護，對檢測元器件加設斷線保護功能；
◆ 系統有室內外溫度采集端口、一二次水溫采集端口、系統一二次壓力采集端口、水箱液位采集端口、熱流量采集端口、循環泵變頻信息采集端口、補水泵變頻信息采集端口；
◆ 加設傳統控制柜無法實現的聯機功能，與上位計算機進行實時數字通訊，使供熱系統運行數字化；
◆ 在聯機狀態下，可以打印歷史運行報表、歷史運行曲線、實時運行曲線、故障報表等；
◆ 聯機通訊支持：232/485、TCP/IP、GPRS等，可實現遠程控制；
◆ 真正做到無人值守智能化換熱站。
◆ 實現換熱站的集中監控、數據采集、控制和管理、協助調度等
◆ 實時數據顯示和遠傳中心功能
◆ 原始電流值的遠程傳送
◆ 本地或遠程報警參數設置功能
◆ 本地或遠程量程設定
◆ 本地或遠程自控參數設定
◆ 一次網電動調節閥控制
◆ 二次網循環泵變頻控制
四、系統組態畫面
