窨井水位及井蓋自動化監測系統

項目概況

窨井是雨/污水排水管網的必要構筑物，是方便日常檢查、預防和疏通管道堵塞的重要設施。
窨井水位及井蓋自動化監測系統是安徽某地智慧排水建設的重要內容。管理部門通過該系統可全局掌握排水管網的運行狀況、有效識別淤積管段并及時發現井蓋異常，以快速做出防汛響應、保障居民出行安全。

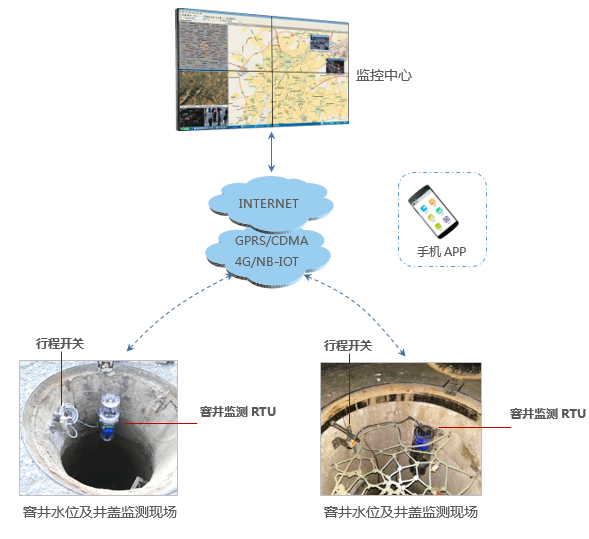

系統組成


◆ 現場監測設備構成：
窨井監測RTU:（電池供電、IP68防水型RTU）
水位檢測設備：投入式液位計（也可選用超聲波液位計及其他液位計）
井蓋狀態檢測設備：行程開關（限位開關）

◆ 系統實現說明

1) 行程開關安裝于井蓋下方，井蓋蓋上時剛好觸碰到行程開關的觸頭；當井蓋被移動時，行程開關的觸頭狀態發生變化（如由“開”到“閉”），并把這個狀態變化信號通過線纜輸出給窨井監測RTU。

2) 投入式水位計的探頭安裝于窨井底部并牢牢固定，實時檢測窨井內的水位數據，并把數據通過線纜輸出給窨井監測RTU。

3) 正常情況下，窨井監測RTU定時（時間間隔可設）將井蓋狀態和水位數據通過GPRS/CDMA/4G/NB-IoT網絡傳輸給監測中心；當井蓋狀態發生變化或水位數據超過預設的報警值時，窨井監測RTU則實時向監測中心上報報警信息。

4) 中心的排水管網監測系統軟件動態顯示各窨井的水位數據和井蓋狀態，提供查詢、統計、分析功能，并通過彈窗、提示音、短信等多種形式提示報警信息。

系統功能

★ 監測管網重要節點窨井水位，及時發現管網淤積、堵塞現象。

★ 監測窨井井蓋狀態，井蓋丟失、移位等異常發生時立即報警。

★ 及時提供管網運行預警信息，為應急防汛工作提供決策依據。

★ 診斷排水管網中的瓶頸管段，為管網改造提供依據。

★ 為評估低洼、易澇區域的排水能力提供分析數據。

★ 追溯管網運行歷史狀況，輔助進行事故分析。

系統特點

◆ 專業設備
IP68防水、電池自供電、微功耗運行。
◆ 多樣功能
可根據具體需求靈活調整功能、增減監測項。
◆ 兼容性強
對下可匹配各類檢測儀表、感知設備；
對上可通過OPC、數據庫等形式對接其它應用平臺。
◆ 維護方便

窨井監測RTU支持遠程參數設置、遠程設備維護。

主要設備組成

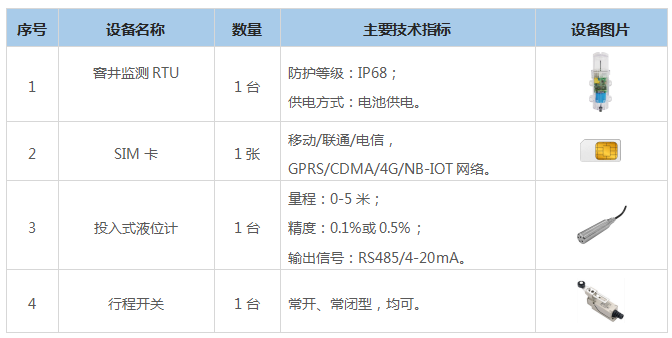

1.監測現場（單個測點）

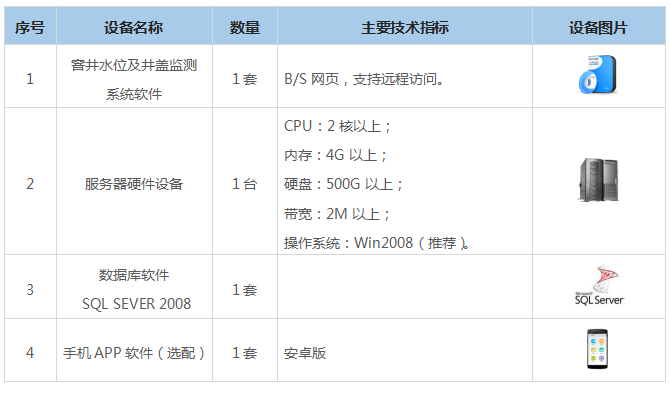

2.監測中心
